Mandrini ad indexaggio
MDE - MANDRINI IDRAULICI A CHIUSURA ED INDEXAGGIO AUTOMATICI (8×45°)
Il mandrino MDE è automatico, non autocentrante, con rotazione, indexaggio e serraggio a funzionamento idraulico. • struttura estremamente rigida, con elevata robustezza del corpo mandrino interamente realizzato in acciaio UNI 18NiCrMo5 con trattamento di Cementazione e Tempra a durezza 60 HRC, che conferisce precisione • sistema di indexaggio semplice ed affidabile costituito da un unico pistone con funzione di rotazione e di bloccaggio su una grande superficie del perno divisore, con precisione contenuta entro 1’ di grado sulla divisione • sistema di guida dei meccanismi sia di serraggio che di indexaggio, che si avvale radialmente di due file di grandi rulli cilindrici precaricati a pieno riempimento assialmente di un robusto cuscinetto assiale • guarnizioni di protezione dai trucioli di lavorazione • il fascio tubiero che collega il mandrino con il gruppo idraulico posteriore, unico nel suo genere, viene fornito già perfettamente adattato alla linea mandrino del tornio con i terminali di innesto dei tubi in acciaio temprato e rettificato per una applicazione sicura ed affidabile nel tempo anche per frequenti riattrezzamenti della macchina • sistema di compensazione della forza centrifuga per un’elevata velocità di rotazione per la massima produttività • dispositivo di verifica della corretta posizione di indexaggio per lavorazioni in completa sicurezza • tempo medio per riposizionamento di 90°, con verifica della posizione di circa 2 – 4 sec (dipende dalla dimensione del mandrino) • richiede l’interfacciamento tramite un’ unità elettronica (non fornita) con il CNC della macchina per la gestione delle funzioni di comando e delle posizioni
effecto.pdf
MADT - MANDRINI AD INDEXAGGIO CON CHIUSURA A TIRANTE ED INDEXAGGIO MANUALE
I mandrini MADT hanno la chiusura delle griffe automatica con azionamento tramite tirante e cilindro posteriore. Utilizzano il dispositivo di indexaggio ad azionamento manuale. • l’esecuzione della guida di scorrimento delle griffe con lardone riportato permette un’ accurata finitura delle superfici di scorrimento con la possibilità di recupero dei giochi conseguenti ad usura • sistema di indexaggio semplice ed affidabile: un otturatore conico garantisce l’indexaggio in modo meccanico con precisione entro 1’30” • sistema di guida dei perni divisori che si avvale radialmente di due file di grandi rulli cilindrici precaricati a pieno riempimento ed assialmente di un robusto cuscinetto assiale • guarnizioni di protezione sia dei dispositivi di indexaggio che dei dispositivi di bloccaggio dai trucioli di lavorazione • massima affidabilità con precisione costante nel tempo • semplice installazione sulle macchine utensili • esecuzione standard con 4 divisioni a 90° + 1 divisione a 45°. Posizioni di indexaggio speciali su richiesta (8×45°, 6×60°)

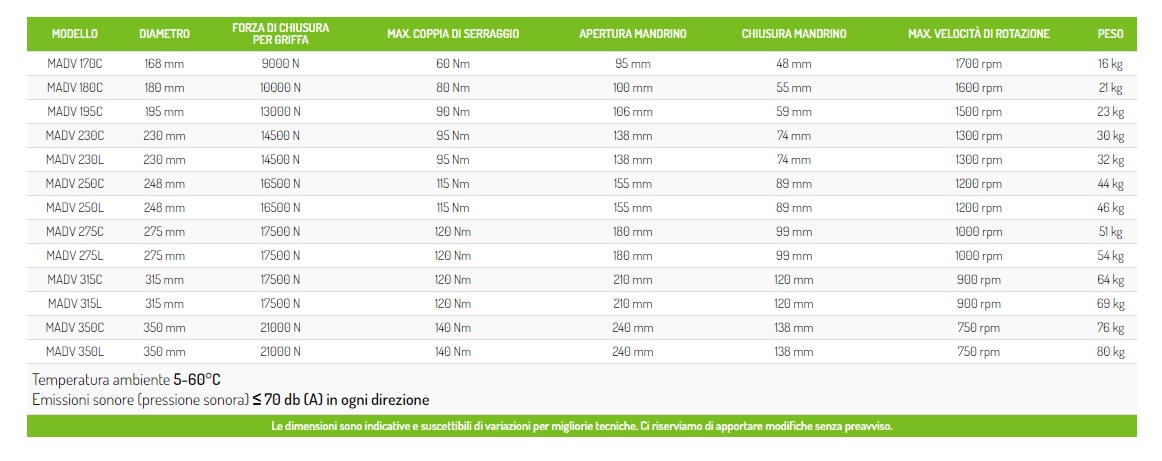

MADV - MANDRINI AD INDEXAGGIO CON CHIUSURA ED INDEXAGGIO MANUALI
I mandrini MADV sono autocentranti, la chiusura delle griffe è automatica con azionamento tramite tirante e cilindro posteriore, il dispositivo di indexaggio ad azionamento manuale. • struttura estremamente rigida, con elevata robustezza del corpo mandrino interamente realizzato in acciaio UNI 18NiCrMo5 con trattamento di Cementazione e Tempra a durezza 60 HRC, che conferisce precisione • costruzione interamente in acciaio UNI 18NiCrMo5 con trattamento di cementazione e tempra a durezza 60 HRC per una migliore precisione ed un lunga durata • l’esecuzione della guida di scorrimento delle griffe con lardone riportato permette una accurata finitura delle superfici di scorrimento con la possibilità di recupero dei giochi conseguenti ad usura • sistema di indexaggio semplice ed affidabile : un otturatore conico garantisce l’indexaggio in modo meccanico con precisione entro 1’30” • sistema di guida dei perni divisori che si avvale radialmente di due file di grandi rulli cilindrici precaricati a pieno riempimento ed assialmente di un robusto cuscinetto assiale • guarnizioni di protezione sia dei dispositivi di indexaggio che dei dispositivi di bloccaggio dai trucioli di lavorazione • massima affidabilità con precisione costante nel tempo • semplice installazione sulle macchine utensili • esecuzione standard con 4 divisioni a 90° + 1 divisione a 45°.Posizioni di indexaggio speciali su richiesta (8×45°, 6×60°)
MD - MANDRINI IDRAULICI A CHIUSURA ED INDEXAGGIO AUTOMATICI (4×90°)
Il mandrino MD è automatico, non autocentrante, con rotazione, indexaggio e serraggio a funzionamento idraulico. • struttura estremamente rigida, con elevata robustezza del corpo mandrino interamente realizzato in acciaio UNI 18NiCrMo5 con trattamento di Cementazione e Tempra a durezza 60 HRC, che conferisce precisione • sistema di indexaggio semplice ed affidabile costituito da un unico pistone con funzione di rotazione e di bloccaggio su una grande superficie del perno divisore, con precisione contenuta entro 1’ di grado sulla divisione • sistema di guida dei meccanismi sia di serraggio che di indexaggio, che si avvale radialmente di due file di grandi rulli cilindrici precaricati a pieno riempimento assialmente di un robusto cuscinetto assiale • guarnizioni di protezione dai trucioli di lavorazione • massima affidabilità con precisione costante nel tempo • facile installazione sulla macchina utensile • il fascio tubiero che collega il mandrino con il gruppo idraulico posteriore, unico nel suo genere, viene fornito già perfettamente adattato alla linea mandrino del tornio con i terminali di innesto dei tubi in acciaio temprato e rettificato per una applicazione sicura ed affidabile nel tempo anche per frequenti riattrezzamenti della macchina • sistema di compensazione della forza centrifuga per un’elevata velocità di rotazione per la massima produttività • dispositivo di verifica della corretta posizione di indexaggio per lavorazioni in completa sicurezza • l’indexaggio può essere effettuato in rotazione, ad una velocità inferiore rispetto alla massima velocità di rotazione e che dipende dal tipo di lavorazione, consentendo un veloce passaggio nelle diverse posizioni di indexaggio
